一、產品概述

VILVA-EV系列交流充電樁測試裝置主要應用于產品的在線調試、線下檢測、老化試驗、功能驗證。該測試裝置嚴格參照國標GB/T18487.1-2015和GB/T 20234.2-2015，真實模擬實車充電過程和各種故障，避免采用電動實車作為檢測裝置帶來的測試使用不方便、測試內容不全面、無法模擬真實故障等問題，同時可避免充電樁故障導致測試車輛損壞。該測試裝置可測量充電電壓、電流、功率；測試CP和CC引導信號，另外可模擬漏電故障，通過觸摸屏對上述參數進行顯示，便于觀察和操作。

二、產品特點

可選配交流充電樁插座，支持國標、歐標、美標；
可選功率有:單相7kw、單相11kw、三相22kw、三相42kw；
S2開關控制，仿真模擬；具備仿真模擬漏電測試；
具有對交流充電樁電壓、電流、CC、CP信號測量；
R2 電阻、R3 電阻仿真等效電阻模擬功能，各觸點均帶有通斷開關，可實現觸點通斷狀態仿真模擬；
PE、CP、CC各個觸點回路通斷的開關，可實現各路通斷故障狀態仿真模擬功能；
槍座連接溫度實時顯示；實時顯示充電樁充電狀態；
具有上位機互操作性自動測試，測試完成可生成測試報告；
采用7寸觸摸屏顯示，操作方便；
配備USB通訊接口。
選配計量檢定功能：內置多通道錄波模塊，可采集充電電壓、電流、 CP 信號，方便觀察時序。 LAN、RS232、WIFI 等多種通訊方式，置 WIFI熱點，遠程無線終端。0.05級檢定試驗項目：工作誤差、示值誤差、付費金額誤差、時鐘示值誤差，可完成JJG 1148-2022的0.05級計量檢定測試功能；

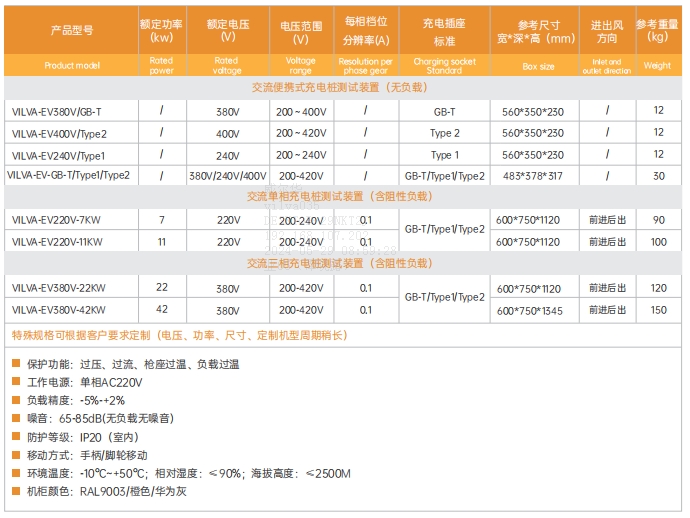

三、產品參數
