高壓負載箱概述：

高壓超大功率負載箱，電壓范圍為10-35kv，功率可達1mv-10mv，主要用于發電站類交流電源檢測的場合。模擬阻性負載，可以檢測發電站類交流電源在不同負載的性能。功率投入統一采用優化分段式以適應不同負載的需要。采用專用集裝箱的安裝方式，帶有標準吊點運輸方便，箱體外部噴涂船舶專用油漆耐鹽霧、防酸堿，防海水侵蝕，內部噴涂耐高溫油漆，內部支架經過熱浸鋅處理，防護等級可達IP56，適用于室內、室外、海島、船舶等各種場合測試。

負載箱技術參數：

1.加載方式：分檔設定。本地面板按鈕控制接觸器及遠程上位機控制（兩種控制互鎖關聯），最小負載檔位可為1KW，可實現1KW到滿負荷之間以1KW為布進值的連續可調（亦可根據客戶不同需求量身定做）；

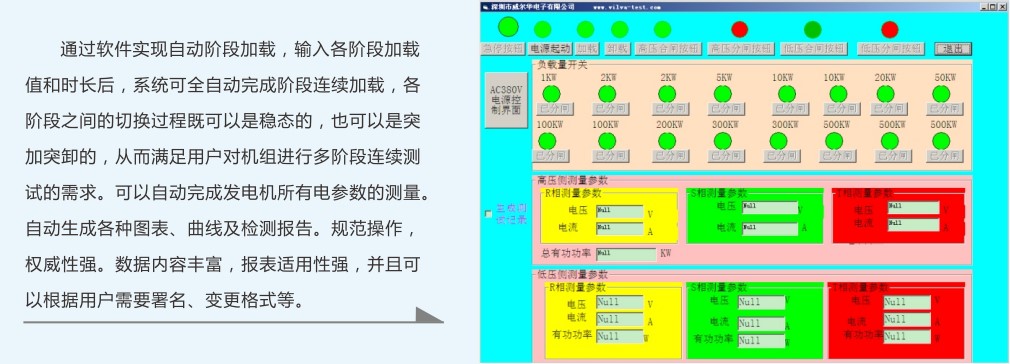

2.顯示方式：帶有三相綜合電量表顯示：電壓、電流、有功功率、功率因數、電壓頻率、有相對應的上位機軟件，可通過通訊接口進行數據召測，并支持打??；

3.負載保護：具有過壓、欠壓、過流、過載、過熱、風機故障自動卸載等保護功能，并帶有8組可掉電保持的故障記錄。

4.測量精度：≤5℃；

5.出風方式：進出風方向；水平進風；上出風；

6.單次連續運行時間>200h;

7.絕緣強度：F級；

8.地震烈度：VII度；

9.海拔高度：≤2000m；

10.相對濕度:不大于95%，無凝露；

11.環境溫度：-10+55℃；

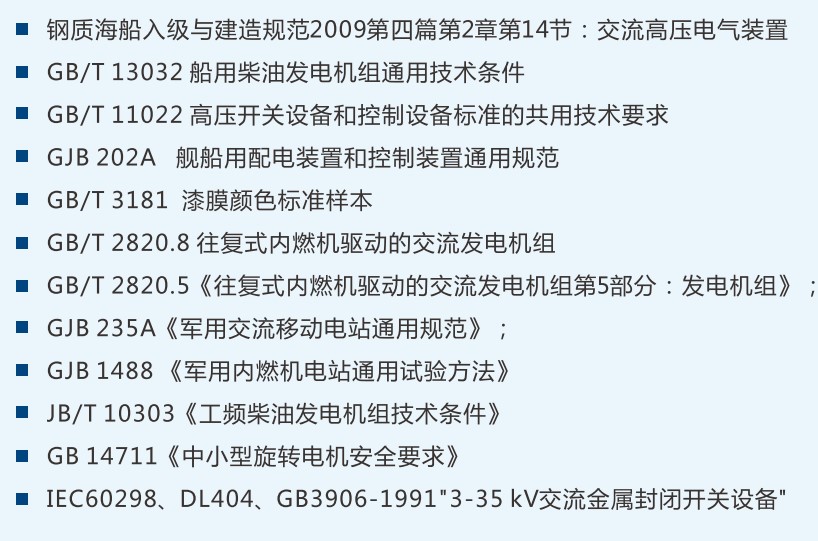

負載設計采用標準：

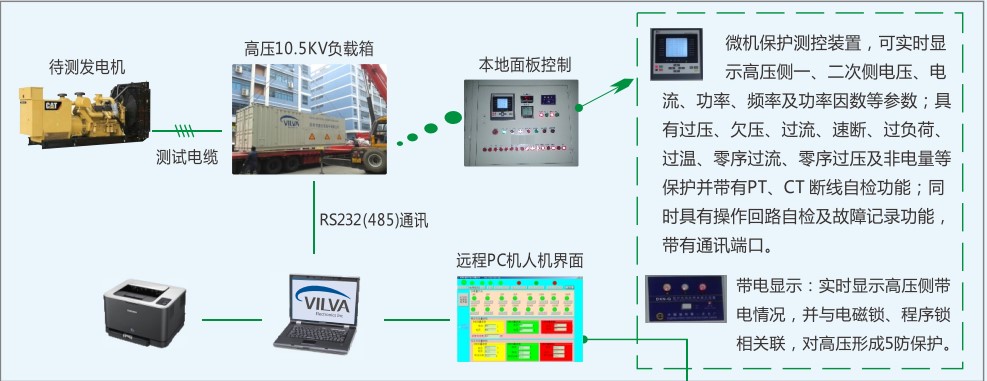

負載箱單機測試圖：

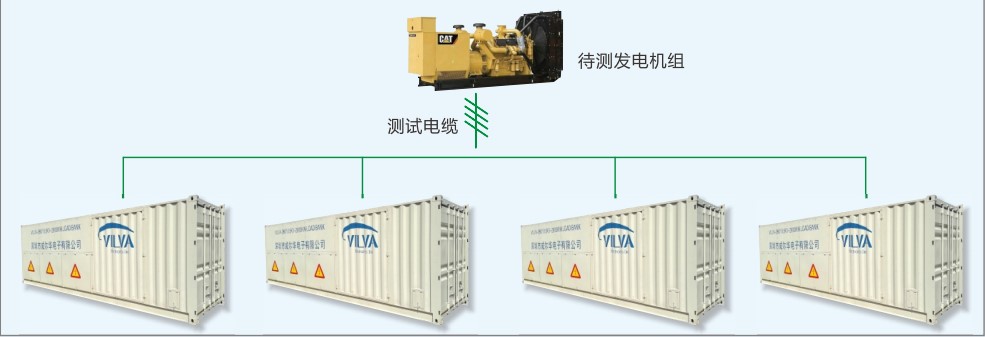

負載箱整機測試圖：
